MessaggioTitolo: progetto rimorchio appendice fai da te realizzativo   Dom Nov 22, 2015 1:45 pm





Ho trovato un manuale di progetti di saldatura vecchia fattoria ed è caricato con alcuni piani molto interessanti per apparecchiature che viene comunemente necessari in una fattoria, anche oggi. E 'incluso queste cose un jack trattore, erbaccia spruzzatore, titolare pecore, così come un tavolo di saldatura, e diversi tipi di rimorchi di trattore. Qui ho incluso con il permesso due rimorchio pratico i piani e le parti lista di studiare o utilizzare per il proprio progetti. Il primo è un buon progetto vecchio per il traino dietro la vostra auto o camion. Il secondo set piano è per il traino dietro il trattore (credo).


NOTA: Nelle istruzioni e l'elenco dei materiali che si possono fare, come suggerito quando si tratta di assali, oppure è possibile acquistare un kit axel trailer e risparmiare tempo (ch

Il modo per costruire questo trailer è il seguente:

Per costruire il rimorchio ad asse si saldare ferro di angolo insieme. Le misure di questo angolo di ferro sono 2 pollici da 2 pollici da .25 pollici. Li saldare in una formazione scatola.

Sarà quindi saldare le ruote anteriori (alla fine).

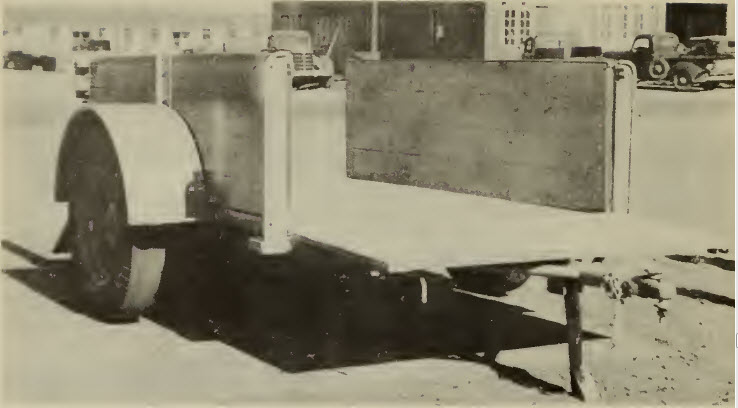

Come si può vedere nel vecchio disegno sottostante si vuole tagliare e saldare i pezzi del telaio.

Per i parafanghi, si saldare lamiera ad un tubo del telaio (tubo 1/2 pollice).

Per rendere le porte ed i pannelli laterali del rimorchio, si deve semplicemente usare 1 pollice legname (maschio e femmina). Si dovrebbe essere sicuri il cancello cerniere. In questo modo è possibile aprirli e consentire più spazio per le cose alti o lunghi si può essere da traino (alberi ad alto fusto, legname, scherma, tubi, ecc.); È possibile effettuare le cerniere di tubo da 1/2 pollice o tubo, e rendere il perno per la cerniera di 5/8 pollice asta. Basta praticare un foro per una coppiglia.

Materiali Utility Trailer Needed:

48 piedi di ferro angolare: 2 pollici x 2 pollici x .25 pollici
32 piedi di ferro angolare: 1 pollice x 1 pollice x 1/8 di pollice
1 piede Angolo di ferro: 1,25 pollici x 2 pollici x .25 pollici
8 piedi di ferro T: 2 pollici
1 piede di canale: 2 pollici x 2 pollici x .25 pollici
3 1/2 piedi di canale: 1,25 pollici x .75 pollici x 1/8 di pollice
8 piedi di ferro da stiro: 3 pollici x 1/8 di pollice
1 piede ferro piano: 4 pollici x 0,25 pollici
1 piede piatto di ferro: 2 pollici x 3/8 di pollice
3 piedi di asta: 5/8 di pollice
10 piedi di asta: 0,5 pollici
5.5 piedi di tubo: 2 pollici
6 piedi tubo: .73 pollici
7 piedi di tubo: .5 pollici
Palla Trailer e traino
Ruote per rimorchi e mandrini
Pneumatici Trailer
4 molle di compressione: 2 pollici
Bulloni
Rondelle
Cotters
Elettrodi per saldatura: si può aderire saldare questo trailer di utilità.









Come costruire It:

In sostanza si sta andando a tagliare i materiali e saldare insieme: I supporti a carico sulla parte anteriore del 2 ruote utility rimorchio devono essere saldati a destra sui canali del telaio. I ganci nella parte posteriore devono essere fissati al canale croce. La rimorchio ad asse deve essere fissato con cavallotti a destra sulla principali sorgenti e le molle di sovraccarico. Il pavimento scatola rimorchio utilità utilizza una scheda da 2 pollici x 6 pollici (con incastri e scanalato) sul fondo che viene poi avvitato direttamente al 2 pollici da 4 pollici traverse. Entrambe le estremità del rimorchio ei lati devono essere 1,25 pollici x 12 pollici in legno di abete chiaro. Le finali porte del rimorchio sarà in grado di far scorrere tacchetti (in ferro angolare), che vengono poi tenuti da 3/8 di pollice asta (s). Questo due ruote stile fattoria utilità rimorchio deve essere in grado di contenere fino a 1600 sterline o l'equivalente di 30 staia di grano.

Materiale necessario:

20 piedi di ferro canale 5 pollici
11 piedi di ferro canale 4 pollici
12 piedi di 2 pollici ferro di angolo x 2 pollici x 0,25 pollici
8 piedi di 1 pollice di ferro angolare angolo x 1 x 0,25 pollici pollice
3 piedi di metallo piatto 6 pollici x 3/16 di pollice
4 piedi di 2 pollici ferro da stiro x 0,5 pollici
8 piedi di canna 3/8 di pollice
4 2 pollici x 4 pollici x 3 piedi traverse 6 pollici
8 2 pollici x 6 pollici x 10 pavimento piede (maschio e femmina)
2 1,25 pollici x 12 pollici x 14 piedi chiaro abete
(Nota: è possibile acquistare un kit axel trailer di $ 199). Avrete bisogno di un axel anteriore. È possibile utilizzare un vecchio asse anteriore auto o comprare uno nuovo da un negozio di ricambi rimorchio. Inoltre avrete anche bisogno di pneumatici del rimorchio, molle rimorchio, sovraccarichi rimorchio, cavallotti e ganci.
Bulloni
Saldatore e saldatura elettrodi: si può attaccare saldatura MIG o saldare questo trailer abbastanza facilmente










http://www.wcwelding.com/free-utility-trailer-plans.html
